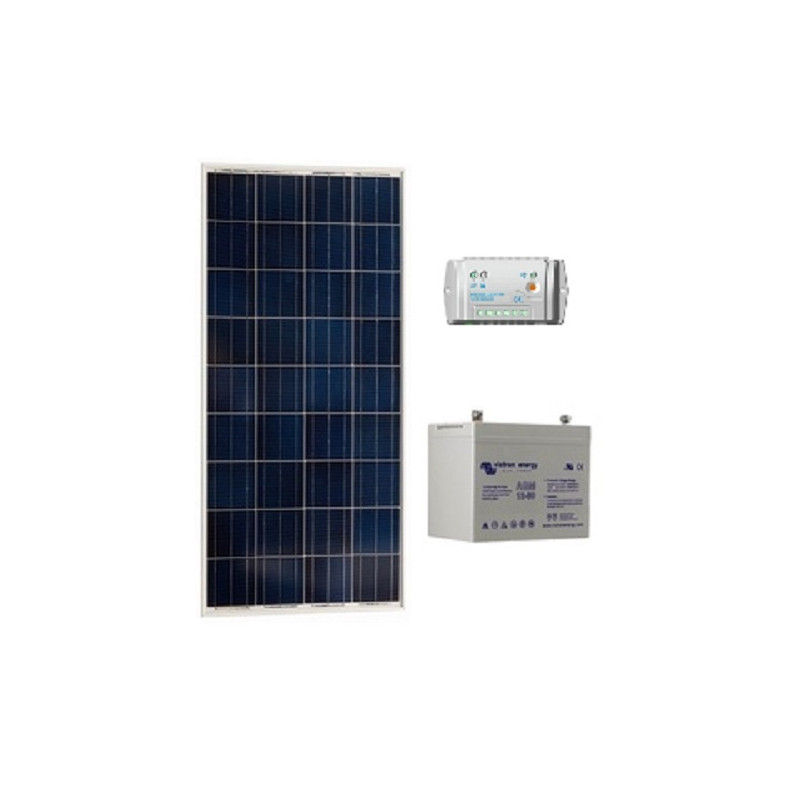

Kit solaire autonome pour site isole 90 Wc câblé VICTRON - 12V

Ce kit solaire photovoltaique est idéal pour alimenter en électricité des sites isolés tels que chalets, mobile homes, bateaux, garages, et autres. Il peut produire jusqu'à 480 Wh d'énergie par jour dans certaines régions du Sud de la France, des DOM et de l'Afrique. Pour le cablage de ce kit, veuillez consulter les caractéristiques techniques et les accessoires disponibles. Nous avons inclus une batterie solaire dans ce kit pour sa durée de vie supérieure, sa grande souplesse d'utilisation, son étanchéité et son absence d'entretien. Pour convertir le courant continu de 12V produit par ce kit, nous vous recommandons les convertisseurs 220V Pur Sinus de VICTRON.



Production d'énergie : jusqu'à 480 Watts Heures par jour

Permet d'alimenter des ampoules à LED, une TV, et des equipements en courant continu . Rajouter un convertisseur pour avoir du 230V

Nos recommandations pour le cablage du kit solaire photovoltaique 90 Wc

Pour le cablage de votre kit, nous vous recommandons d'utiliser a priori du cable électrique souple de 2,5 à 6mm² de diamètre, dans la mesure où la distance entre les panneaux photovoltaiques et les batteries doit rester inférieure à 10m de préférence.

Le panneau est pourvu de cables de raccordement que vous pouvez utiliser ou supprimer. Cela n'altère pas ses performances et les garanties constructeurs restent valables.

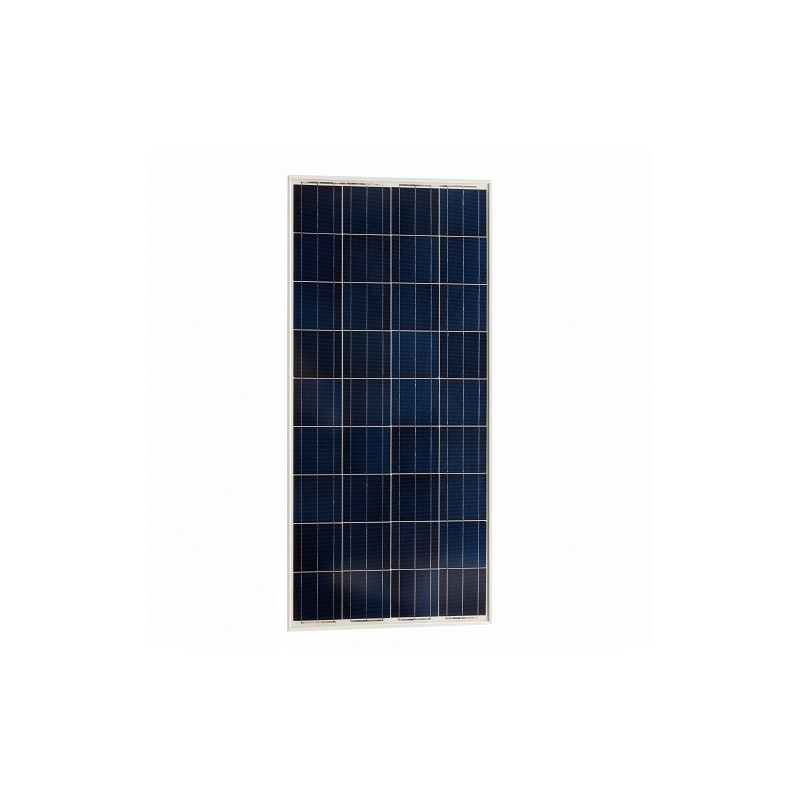

Caractéristiques du Panneau photovoltaique :



36 cellules polycristallines

Puissance nom. (selon STC) : 90 Wc

Tension MPP (VMPP) : 18 V

Courant MPP (IMPP) : 4,58 A

Tension circuit ouvert (VCO) : 22,25 V

Courant de court-circuit (ICC) : 4,98 A

Températures de fonctionnement de –40 °C à + 80 °C

Boîtier de raccordement résistant aux intempéries

Dimensions (L x l x h) : 880x673x35mm

Poids : 8 kg

Garantie produit totale : 2 ans

Garantie de 25 ans sur 80 % de la puissance nominale

Certifications : IEC 61215 et Classe de sécurité II

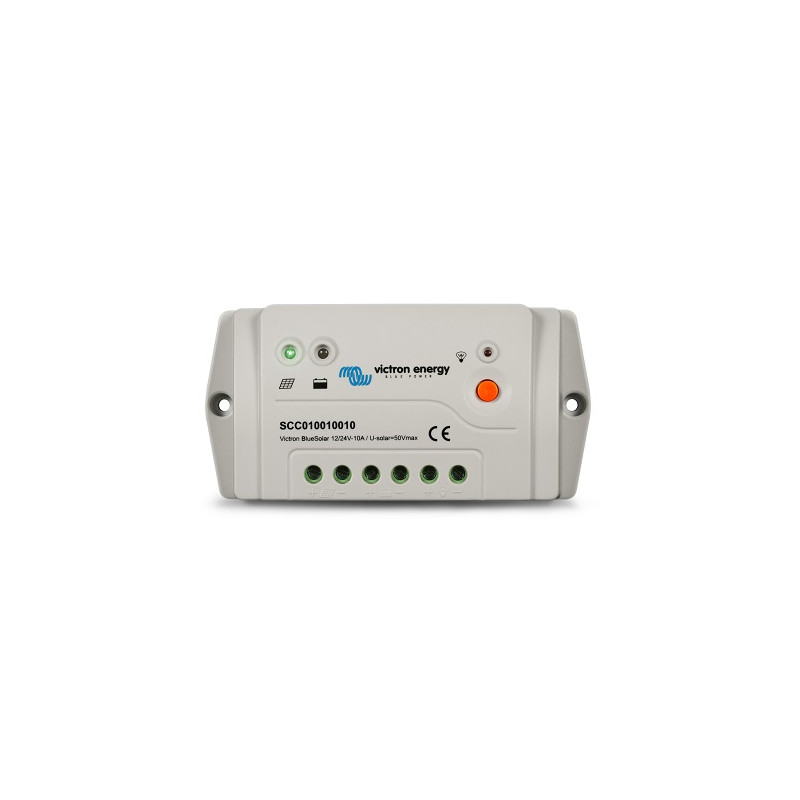

Caractéristiques du Régulateur solaire :



Courant de charge max. : 10 A

Tensions nominales de fonctionnement : 12V ou 24V (détection automatique)

Tension solaire maximale : 55 V

Charge d'absorption : 14,4 V - 28,8 V

Charge float : 13,8 V - 27,6 V

Déconnexion en cas de charge de tension faible : 11,1 V - 22,2 V

Reconnexion en cas de charge de tension faible : 12,6 V - 25,2 V

Diamètre du cable électrique max. : 4 mm²

Autoconsommation : - de 10mA

Température de fonctionnement : -20°C à +50°C (charge pleine)

Type de protection : IP30

Dimensions : 7 x 13,8 x 3,7 cm

Poids : 300 grammes



Caractéristiques des Batteries solaires possibles :



Capacité : 60 Ah en C20 (décharge complète en 20 h)

Technologie : plaques planes AGM

Tension nominale : 12V

Bomes : Cuivre, M8

Tension de charge recommandé : de 13,2 V (float) à 14,6 V (absorption) pour une batterie 12V

Dimensions en mm (L x l x H) : 229 x 138 x 227

Poids : 20 Kg



(1) Conditions Test Standard (STC), définies comme suit : puissance du rayonnement de 1000 W/m2 à une densité spectrale de 1.5 AM (ASTM E892). Température de cellule de 25 °C.
